錐形孔板流量計

品*：JKM/凱銘儀表
型號：JKM-LG
測量范圍：0.32-191037.6m3/h
精度等級：1.5級
公稱通徑：DN25~DN1200
適用介質：液體氣體蒸汽
工作壓力：0-40MPa
工作溫度：-20℃~300℃
供電方式：24VDC
訂貨號：PPIHSIYOB524

錐形孔板流量計產品概述

孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括標準環室孔板，噴嘴等。孔板流量計節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。

充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

智能節流裝置是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

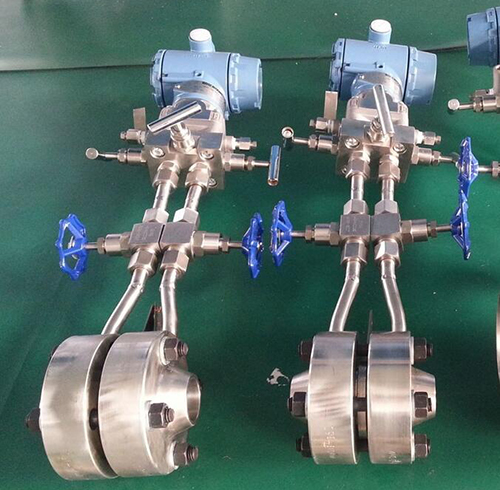

錐形孔板流量計產品圖

錐形孔板流量計特點

1、流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。

2、節流裝置結構簡單，且牢固、性能穩定可靠，使用期限長，價格較低，是工業中常用到的流量測量儀表，整個加工過程采用國際標準，并經過嚴格的校驗檢測。

3、使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

4、可測量管道中各種流體的流量，可測量的介質有液體、氣體、蒸汽，被廣泛應用于石油、化工、冶金、輕工、煤礦等工業部門。

5、前后產生一個靜壓力差,該壓力差與流量存在著一定的函數關系,流量越大,壓力差就越大.差壓信號傳送給差壓變送器,轉換成4-20ma.DC模擬信號輸出,遠轉給流量積算儀,實現流體流量的計量.質量型流量計,利用智能型差壓變送器,對工況溫/壓進行自動補償后,實現對流體質量流量的測量

6、孔板流量計要送熱風，熱風爐離高爐一般比較近，且彎頭較多。過去曾使用標準孔板，因直管段不夠長而誤差較大。本儀表因為有均壓環和多個取壓口，需要2D長的直管段即可。安裝在熱風爐送風管上之后，應用情況非常滿意，已經有三十幾座熱風爐裝上了環形孔板流量計，運行3年多沒有故障。

錐形孔板流量計技術參數

▲公稱通徑： DN15至DN2000

▲依據**標準GB/T2624-93進行設計制造

▲依據**檢定規程JJG 640-94進行出廠檢定

▲基本精度： ±0.4999%、±0.9888%、±1.52%

▲流量范圍： ≥1:10

▲公稱壓力： DN15-400mm環室取壓：1.6、2.5、4.0、6.4、10（MPa）；法蘭取壓：DN400-700mm標配法蘭為PN1.0MPa；DN800-1000mm標配法蘭為PN0.6MPa；DN1100mm以上標配法蘭為PN0.25MPa。如壓力有特殊要求，請?zhí)崆案头贤ā?/div>

▲被測介質：飽和蒸氣、過熱蒸氣、水、空氣、天然氣、其它混合介質

▲被測介質溫度：-40℃~+450℃

▲供電電源：智能流量積算儀220VAC，流量變送器24VDC（由積算儀供電），

▲輸出信號： 4-20mA DC或RS485通訊

▲防爆性能：本安型ibIICT5

錐形孔板流量計工作原理

當充滿管道的流體流經管道內的節流裝置時，流體的流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在孔板流量計節流件前后產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

孔板節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
錐形孔板流量計工作原理圖

錐形孔板流量計維護安裝管道條件

1、節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。

2、安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。

3、為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以

1）直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：

（A）節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0.3%

（B）在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其*大偏差不得超過±2%

2）節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。

3）節流件上游側*一阻力件和*二阻力件之間的直管段長度可按*二阻力件的形式和β=0.7（不論實際β值是多少）取所列數值的1/2

4）節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合規定的*小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）。

錐形孔板流量計選型說明
錐形孔板流量計選型對照表

錐形孔板流量計技術參數

口徑：DN25～DN1000（mm）；

精度：±1%FS；

量程比：標準1：13，擴展1：30；

工作壓力：≤42.0MPa；

介質溫度：-40C～450C；

介質粘度：≤30CP（相當于重油）；

β值：0.2～0.8；

連接方式：法蘭或夾裝式；

法蘭標準：DN≤600mm, PN2.0～PN26,HG20616;PN32,HG20618；DN>600mm,PN2.0～PN15,HG20623；也可按用戶提供的法蘭標準制造；

材質：主體、孔板、取壓管、三閥組：不銹鋼；直管段及連接法蘭：碳鋼或不銹鋼；

安裝方式：水平或垂直；

智能差壓變送器：輸出：4～20mA.DC 或數字信號；電源：24V.DC；

防爆等級：dⅡCT5.6、iaⅡCT4-6；防護等級：IP67；

表頭：盲表和數顯表兩種。
錐形孔板流量計工作現場圖

上一篇：智能孔板流量計,鍋爐高溫蒸汽計量表

下一篇：dn400孔板流量計,工業過熱飽和蒸汽計量表

? 2016 金湖凱銘儀表有限公司版權所有地址:江蘇省金湖縣理士大道61號網址：http://www.tcts.com.cn/ 郵編：211600
聯系人：黃婧電話：0517-86801009 手機：15195518515 網站地圖 ICP備案號：蘇ICP備15042790號-2
金湖凱銘儀表有限公司專業生產銷售：電磁流量計，超聲波流量計，渦輪流量計，渦街流量計，熱式氣體質量流量計，磁翻板液位計，超聲波液位計，壓力（差壓）變送器等系列儀表。
