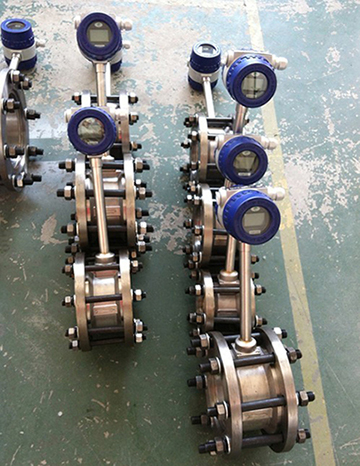

二氧化氮流量計概述

渦街流量計的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。變送器流通本體直徑與儀表的公稱口徑基本相同。,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。

當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街”。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。旋渦交錯分離,在柱體兩側及柱體后面的尾流中產生脈動的壓力,設在柱體內部（或后面）的檢測探頭受到這種微小的脈動壓力的作用,使埋設在探頭內的壓電晶體元件受到交變應力而產生交變電荷信號。該信號經放大器上的電荷變換、放大，濾波限幅和觸發整形處理后，輸出頻率與旋渦分離頻率相同的方波電壓脈沖信號。該信號再送到就地顯示儀，傳感器輸出的每一個脈沖將代表一定體積的被測流體。一段時間內的輸出總脈沖數,將代表這段時間內流過傳感器的流體總體積。

傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用*新微功耗CPU，測量渦街流量計輸出的頻率信號，根據設定的密度，渦街流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。

二氧化氮流量計產品特點

結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。

安裝簡單，維護十分方便。

檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

輸出是與流量成正比的脈沖信號，無零點漂移，精度高。

測量范圍寬，量程比可達1：10。

壓力損失較小，運行費用低，更具節能意義。

在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的響,儀表系數僅與旋渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。

應用范圍廣，蒸汽、氣體（如氣體流量計）、液體的流量均可測量。

檢定周期為二年。

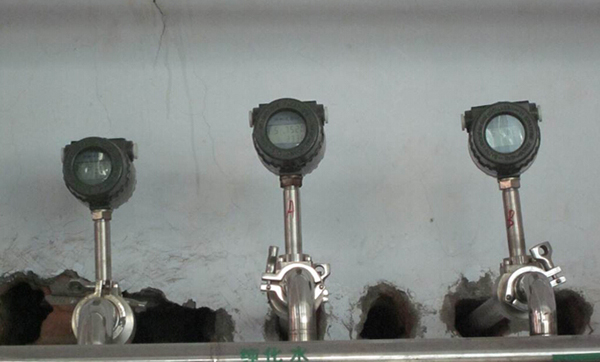

二氧化氮流量計安裝對直管段的要求

正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若安裝環節失誤輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。

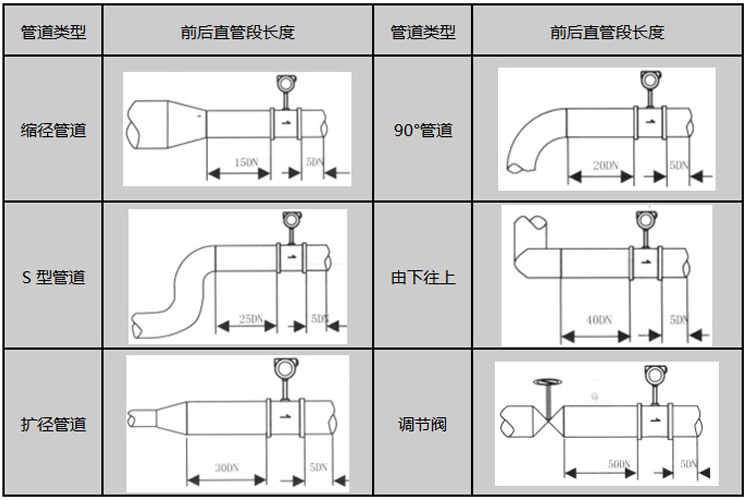

渦街流量計安裝對直管段的要求是非常重要的。它的詳細要求如下：

流量計對安裝點上的上下游直管段一定的要求，否則會影響測量精度。

若流量計安裝點上的上游有漸縮管，流量計上游應有不小于15D(D為管道直徑)的等徑直管段，下游應有不小于5D的等徑直管段。

若流量計安裝點上的上游有漸擴管，流量計上游應有不小于18D(D為管道直徑)的等徑直管段，下游應有不小于5D的等徑直管段

若流量計安裝點上游有90°彎頭或下行接頭，流量計上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。

若流量計安裝點上游在同一平面上有90°彎頭，流量計上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。

流量調節閥或壓力調節閥盡量安裝在流量計下游5D以遠處，若必須安裝在流量計的上游，流量計上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。

流量計上游若有活塞式或柱塞式泵，活塞式或羅茨式風機、壓縮機，流量計上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。

特別注意：渦街流量計裝點的上游較近處若裝有閥門，不斷地開關閥門，對流量計的使用壽命影響極大，非常容易對流量計造成永久性損壞。流量計盡量避免在架空的非常長的管道上安裝，這樣時間一長后，由于流量計的下垂非常容易造成流量計于法蘭的密封泄露，若不得已安裝時，必須在流量計的上下游2D處分別設置管道緊固裝置。
