dn20液體渦輪流量計產品概述

渦輪流量計是在LWGY基本型渦輪流量傳感器的基礎上，采用電池供電，增加了現場顯示功能。該流量計是采用先進的超低功率單片微機技術研制的傳感器與計算一體化的新型流量測量儀表。與傳統的渦輪流量傳感器配二次儀表組成的測量系統相比，它具有體積小、重量輕、顯示讀數直觀、清晰、可靠性高、不受外界電源影響、抗雷擊、成套成本低等明顯優點?？蓮V泛應用于石油、化工、輕工、食品等行業的液體流量測量。本產品性能優越，達到國際同類產品的先進水平。

液體渦輪流量計傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。

渦輪流量計傳感器適用于在工作溫度下粘度小于5×106m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對液體渦輪流量計傳感器進行實液標定后使用。

dn20液體渦輪流量計結構特征與工作原理

 (1)結構特征

渦輪流量計傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。

(2)工作原理

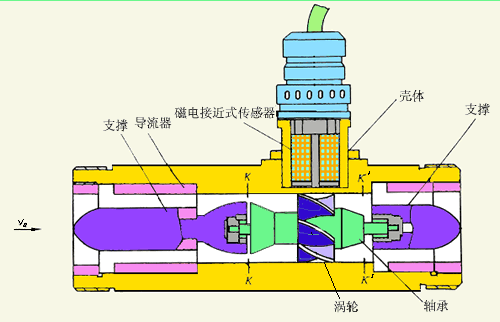

流體流經液體渦輪流量計傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程式為：

f--脈沖頻率[Hz]

k--液體渦輪流量計傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位

Q--流體的瞬時流量（工作狀態下）[m3/h]

3600--換算系數

每臺液體渦輪流量計傳感器的儀表系數由制造廠填寫在檢定**中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

dn20液體渦輪流量計參數以及優缺點分析

渦輪流量計主要參數

a.儀表系數K:它表示單位體積流量通過渦輪流量傳感器時傳感器輸出的信號脈沖頻率。因此，根據脈沖頻率數，除以儀表系數就得到流體的體積流量。一段時間內的脈沖總數除以儀表系數就得到流體在該時間段的累積流量。

b.公稱通徑DN和公稱壓力尸N.它們是渦輪流量計的系列數值。通常，公稱通徑有DN6-DN76O，公稱壓力PN范圍從真空到414MPa。

c.測量范圍。液體為0.036-130000/h;

d.*大壓損。在*大流量時流量計的永久壓損.氣體*大壓損0.3kPa;液體*大壓損7OkPa。

e.溫度范圍。工況允許的溫度范圍一般可在-270^-+650℃

f.線性度。與儀表系數有關，通常，液體可達0.25級(高精度可達0.15級)，氣體達0.5級(高精度可達0.25級)。

g.重復性。液體±0.1%讀數;氣體±0.25%讀數。

優點

1.測量精度高，復現性好，穩定可靠

2.范圍度寬，一般6：1，可達40:1

3.線性度好

4.壓損小(0.01~0.1MPa)，氣體更低，外形無需開孔，可耐高壓

5.系統響應快

6.抗擾性強，可遠傳

7.安裝維護方便，結構簡單

8.耐腐蝕性好，傳感器可用耐腐材料

缺點

1.制造困難

2.因軸承磨損，需定時校準特性

3.對高黏度流體，其線性變差

4.受流體特性(密度、黏度)影響大

5.上、下游直管段長度要求高

6.對流體清潔度要求高

7.成本高

8.小口徑儀表的精度下降

dn20液體渦輪流量計的主要技術參數

dn20液體渦輪流量計的選型說明

dn20液體渦輪流量計外形尺寸

dn20液體渦輪流量計安裝要求

傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與液體渦輪流量計傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。液體渦輪流量計傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。

傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。

為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。

傳感器露天安裝時，請做好放大器及插頭的防水處理。液體渦輪流量計傳感器與顯示儀表的接線如圖所示。

當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。

用戶應充分了解被測介質的腐蝕情況，嚴防液體渦輪流量計傳感器受腐蝕。

安裝場所傳感器應安裝在便于維修管道無振動、無強電磁干擾與熱輻射影響的場所。渦輪流*計的典型安裝管路系統如圖所示。圖中各部分的配置可視被測對象情況而定并不一定全部都需要。渦輪流量計對管道內流速分布畸變及旋轉流是敏感的進入傳感器應為充分發展管流，因此要根據傳感器上游側阻流件類型配備必要的直管段或流動調整器，如表5所示。若上游側阻流件情況不明確一般推薦上游直管段長度不小于20D，下游直管段長度不小于5D。如安裝空間不能滿足上述要求可在阻流件與傳感器之間安裝流動調整器。傳感器安裝在室外時.應有避直射陽光和防雨淋的措施。

使用和調整

◆ 傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門，嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。

◆ 傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。

◆傳感器不用時，應清洗內部液體，且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。

◆ 配用時的過濾器應定期清洗，不用時，應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。

◆ 傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管。）

◆ 在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。

◆ 使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。
