1、氣體流量計工作原理

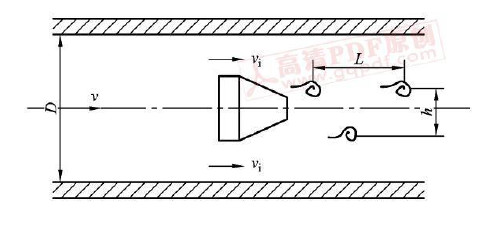

渦街流量計實現流量測量的理論基礎是流體力學中**的“卡門渦街”原理。在流動的流體中垂直插入一個稱作旋渦發生體的對稱形狀的物體（如圓柱體、三角柱體），如圖1所示。當流體沿旋渦發生體擾流時，會在旋渦發生體下游產生不對稱、但有規律的交替旋渦列，這就是所謂的卡門渦街。

由于旋渦之間的相互影響，其形成通常是不穩定的。馮·卡門對渦街的穩定條件進行了研究，于1911年得到結論：只有當兩旋渦列之間的距離h和同列的兩漩渦之間的距離L之比滿足h/L=0.281時，所產生的渦街才是穩定的。

漩渦列在漩渦發生體下游非對稱地排列。設漩渦的發生頻率為f，被測介質的平均速度為U，漩渦發生體迎面寬度為d，表體通徑為D，則根據卡門渦街原理，圓柱體后漩渦發生的頻率可用下式表達：

式中：v---漩渦發生體兩側平均流速，m/s；

      St---斯特勞哈爾數

      m---漩渦發生體兩側弓形面積與管道橫截面面積之比，其值為

管道內體積流量Qv為

令可得Qv=Kf

式中：K---流量計的儀表系統；

      f---脈沖數。

     K除與漩渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。從實驗可知，正常測量范圍的雷諾數為2×10?~7×10?，流體速度v與漩渦脫落頻率的關系是確定的。也就是說，對于圓柱形漩渦發生體，在這個范圍內它的St是常數，并約等于0.2，與理論計算值吻合的很好。對于圓柱形式的漩渦發生體，其St值也是常數，但有它自己的數值。

從上式可知，流量Qv與漩渦脫落頻率f在一定雷諾數范圍內成線性關系。渦街流量計正是利用上述原理制成的，因此，也將這種流量計稱為線性流量計。



2、氣體流量計結構

氣體流量計是利用流體通過阻礙物時產生穩定的漩渦，通過測量其漩渦產生頻率而實現流量計量的。渦街流量計由渦街流量傳感器和流量顯示儀表兩部分構成。由于各個生產廠家的產品結構的差異主要是在流量顯示儀表方面，因而這里主要介紹渦街流量傳感器。

在應用卡門原理推導頻率與流速關系式時，使用了渦街的穩定條件：間隔比h/L=0.281，這說明漩渦產生的頻率受到一定的漩渦空間構造影響，而漩渦的空間結構與漩渦發生體的形狀有關。

另外，在前面的討論中，我們還應該注意到：

1、在上述推導過程中，均是在一維流動的條件下的，然而在圓管中的流動，是具有軸對稱分布的三維流動。

2、在上游有管道存在的條件下，會有附加的流速分布畸變、旋流、波動等不穩定因素。

上述兩點都會對漩渦的穩定性與規律性產生重要的影響。所以，在渦街現象發現以后的很長時間內，一直未能用來進行測量流量，除了信號檢測技術以外，上述兩點也是重要的原因。為了克服上述因素帶來的影響，必須對漩渦發生體形狀有一定要求，使管內的漩渦發生體處的流動盡量接近二維流動，以控制三維流動中漩渦發生體發出的漩渦相位，使渦線彎曲變得極小。

由此可見，漩渦發生體形狀對漩渦的發生有決定性的影響。

1、漩渦發生體形狀的基本要求

漩渦發生體的形狀有很多種，但它們必須具有一些相同的基本要求：

a、有鈍的（即非流線型的）截面形狀---這是產生漩渦的條件；

b、上、下截面形狀相同，并且左右對稱---流動接近二維流動的條件；

c、邊界層分離點事固定的---斯特勞哈爾數St恒定。

同時，漩渦發生體在管道中的安裝位置必須嚴格對稱。漩渦發生體上游必須有直徑為10D（D為管道內徑）以上的直管，下游必須有直徑為5D以上的直管。

2、漩渦發生體的基本結構

漩渦發生體形狀有圓柱、三角柱、T型柱、四角柱等，以下主要介紹圓柱與三角柱這兩種形式。

a、圓柱形漩渦發生體。前面關于漩渦理論部分的內容就是以圓柱為例進行討論的。雖然這種形式使用較早，但嚴格地說，在高流速下它的斯特勞哈爾數St并不穩定。因此，人們就將其改進成開狹縫或開導壓孔形式。

開導壓孔的圓柱漩渦發生器如圖6所示。由于有導壓孔存在，在而當漩渦發出的同時產生的交替升力將使流體通過導壓孔流動，產生一邊吸入，一邊吹出的效果。當流體附面層在圓柱表面開始分離時，在吸入一側，分離被抑制；在吹出一側，分離被促進發生。這樣就可使流體分離點的位置固定下來，也就可以使斯特勞哈爾數St相對穩定。

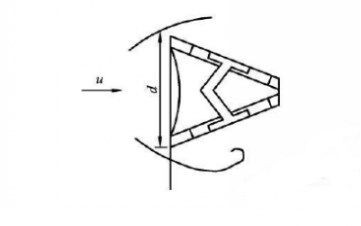

b、三角柱形漩渦發生體。目前采用較多的漩渦發生體是三角柱形的，其形狀一般由實驗確定。它不僅可以得到比圓柱更強烈的漩渦，而且它的邊界層分離點是固定的，即其斯特勞哈爾數St相對恒定，大約為St=0.16。這樣，渦頻與流速的關系為f=0.16u/d，其中d為三角柱的底邊寬度。三角柱漩渦發生體的形狀如圖7所示。

c、檢測頻率的方法

圓柱體表面開有導壓孔，與圓柱體內部空腔想通。空腔由隔板分成兩部分，在隔板的中央部分有一小孔，在小孔中裝有檢測流體流動的鉑電阻絲。

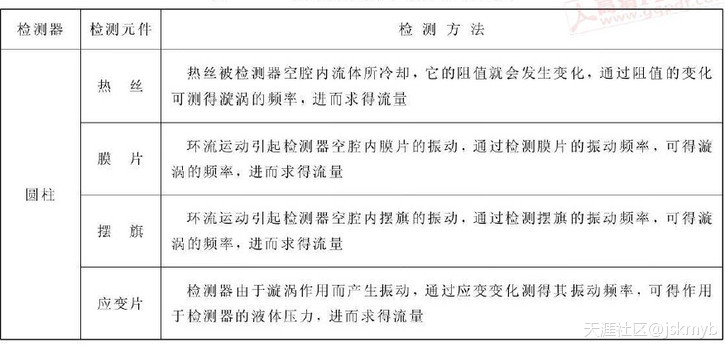

當漩渦在圓柱體下游側產生時，由于升力的作用，使得圓柱體下方的壓力比上方高一些，圓柱體下方的流體在上下壓力差的作用下，從圓柱體下方導壓孔進入空腔，通過隔板中央部分的小孔，流過鉑電阻絲，從上方導壓孔流出。如果將鉑電阻絲加熱到高于流體溫度的某溫度值，則當流體流過鉑電阻絲時，就會帶走熱量，改變其溫度，也即改變其電阻值。當圓柱體上方產生一個漩渦時，則流體從上導壓孔進入，由下導壓孔流出，又一次通過鉑電阻絲，并改變一次它的電阻值。由此可知：電阻值變化與流動變化相對應，也即與漩渦的頻率相對應。所以，可由檢測鉑電阻絲電阻變化頻率得到渦頻率，進而得到流量值。當然，檢測頻率的元件不僅是鉑電阻絲，還包括其他元件，具體檢測元件與方法如表8所示。
