插入式電磁流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LDE
- 測量范圍：0.028～205258m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN10～DN2200
- 適用介質：污水、導電液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+200℃
- 供電方式：220V 24V 鋰電池
- 訂貨號：IJNAJEAEO755
插入式電磁流量計產品簡介
JKM-LDE電磁流量計是一種應用法拉*電磁感應定律，測量封閉管道中導電性介質的流量計。特別適用于大口徑液體流量的測量。其結構簡單,體積小,安裝方便,便于檢修、維護，測量時不受被測管道材質的影響。適用于石化、電力、冶金、紡織、醫藥、食品、造紙等行業及環保、水利等部門。
JKM-LDE電磁流量計是本公司依托現代科技成果而推出的高品質流量?jī)x表，其采用先進的機械制造技術和高性能新型集成電路以提升產品的綜合性能，其特點在于安裝簡便，易于維護、密封性好，耐腐蝕性能強、無壓力損失、測量精度高且不受流體的壓力、溫度、密度、粘度等物理參數變化的影響，測量范圍寬，長期穩定性好，抗電磁干擾能力強，而且能對低電導率流體進行長距離穩定地測量，具有斷電數據保護功能。同時，除常規特性外，該系列還包含了高壓型和防爆型產品。 產品可廣泛應用于化工、鋼鐵、煤炭、礦冶、石油開采、石化、造紙、環保、制糖、制藥、食品、水利灌溉、給排水和港口疏浚等領域，可精確地測量各種酸、堿、鹽溶液、原水、冷卻水、污水、煤漿、礦漿、泥漿、水泥漿、紙漿、糖漿、藥液和各種飲料等導電流體和固液二相體的體積流量。
JKM-LDE電磁流量計有一體型和分離型二種組合型式，均有百分?jǐn)?shù)流量或?qū)嶋H流量和累積總量的數字顯示功能，輸出級皆采取電隔離，可方便地與后位儀表配套，實現對流量的記錄、控制和調節等功能，同時，流量計配備RS485通訊接口，可與計算機互聯。安裝連接可選擇法蘭連接和由任連接，其中，由任連接尤其適合石油開采等工礦環境。 每套產品均按訂貨要求的流量用水進行實流標定，通常無需作任何調整即可投入使用。
插入式電磁流量計結構與工作原理
1、圖（一）（二）是傳感器的兩種整體結構簡圖。
上端為接線盒，由專用電纜與電磁流量轉換顯示器連接組成分體式電磁流量計；若以電磁流量轉換顯示器代替接線盒，則組成一體型電磁流量計。
從圖中可以看出，傳感器由以下幾個主要部分或零件組成：
*檢測頭：包括電極、勵磁線圈、鐵芯及引線，外殼為PVC或F4.
*插入桿：連接檢測頭與轉換器，采用304或316不銹鋼制造。
*安裝件：（Φ60*3）304或316不銹鋼管，安裝時焊接于用戶管道上。
*閥門或（短節）：2不銹鋼球閥或（短節），用以在不斷流情況下取出或安裝傳感器。
*密封及鎖緊機構：包括過渡件、壓緊螺母、專用密封膠圈。
*接線盒：傳感器與轉換器的勵磁電流和信號在此相互對應連接。
插入式電磁流量計的產品參數
1、適用流量管道公稱通徑：DN300-3000mm。
2、工作壓力：≤1.6MPa.
3、工作溫度：≤70℃.
4、流速上限范圍：1-10m/s內連續可調
5、測量精確度：±2.5%
6、被測介質電導率≥5μs/cm。
7、電極材料：304、304L、316、316L、哈氏合金、鈦（Ti）等
8、與轉換顯示器的*大距離≤50m。
9、電纜：RVVP型雙芯屏蔽電纜或STT3200型四芯三屏蔽電纜。
10、轉換顯示器的功能請參閱本公司電磁流量計的使用說明書。
插入式電磁流量計的產品特色
1、測量不受流體密度、粘度、溫度、壓力和電導率等變化的影響。
2、采用先進的勵磁技術，功耗小，零點穩定，抗干擾能力強、可靠性好。
3、無附加壓力損失，要求直管段長度小。
4、流量測量量程寬，滿量程流速可在1.0m/s-10.0m/s內連續任意設定,輸出信號與流量（流速）成完全線性關系。
5、轉換顯示器采用16位高性能微處理器，2×16LCD顯示，參數設定方便，編程可靠。
6、流量計為雙向測量系統，內裝三個積算器可分別顯示：正向流量、反向流量及正、反向流量之差的總量。
7、體積小、重量輕、運輸、安裝方便，可實現不斷流維護、拆裝。
插入式電磁流量計選型參數及型號標記
對于電磁流量計，設計單位應根據本產品的主要技術指標,參照用戶的實際情況選型。
1、適用流量范圍的確定
如果用戶已做好管道，可根據表選擇相適用的流量及傳感器口徑。
如果用戶沒有做好管道，*先要根據流量范圍確定傳感器口徑，再考慮是安裝有截止閥型還有安裝無截止閥型的傳感器。
2、探頭及插入桿形式
探頭形式是根據介質懸浮物情況確定的，一般懸浮物多不易經常拆裝的選敞開式，否則選導管式。插入桿形式是對安裝的要求。一般螺桿式比較易于安裝。
3、壓力及使用情況
用戶可根據管道壓力的要求選擇傳感器的壓力指標，一般插入式電磁用于管道壓力較小的場合，適用于大中型管道中的循環水、源水和凈水計量。另外，插入式電磁流量計與同口徑的一體、分體電磁流量計相比價格較低廉。
插入式電磁流量計選型表
使用環境--（B ：防爆；無：非防爆）
轉換器型號--（6 A ：一體化；5 A ：分體型）
結構形式--（Y ：一體型：分體型）
安裝方式--（有截止閥；1 - 無截止閥）
探頭形式--（A 敞開式；B 導管式）
插入式桿形式--（1 螺桿式；2 光桿式）
插入式電磁流量計安裝
（1）、插入式電磁流量計傳感器安裝上游直管段不低于5D（D表示管徑），下游直管段不低于2D

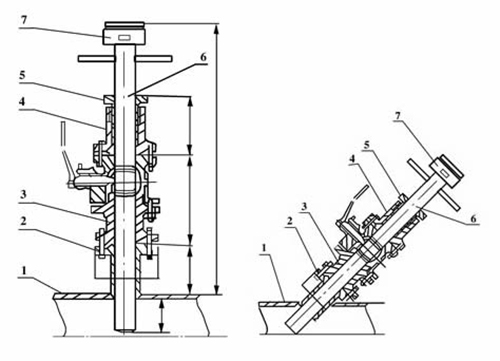

安裝方式如下圖：
1、垂直安裝（見圖1），傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。
2、傾斜安裝（見圖2），其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。
插入式電磁流量計傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上（即1/2倍的管徑）；二是插入到管道內壁為管道的1/4處。
傳感器的安裝
1、清理被測管安裝底座的焊渣和毛刺。
2、關掉上游流量控制閥門或采用低壓供水。
3、將DN50或DN32球閥安裝到安裝底座上，注意球閥的長空腔向上，檢查球閥是否能全開、全關，將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上，松開定位螺母，將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。
