玻璃管浮子流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LZB
- 測量范圍：0-60m3/h
- 精度等級：±2.5%
- 公稱通徑：DN4-DN100
- 適用介質：液體，氣體
- 工作壓力：＜1MPa
- 工作溫度：≤120℃
- 供電方式：刻度顯示
- 訂貨號：MPQ635502VZZ
玻璃管浮子流量計產品概述
LZB浮子流量計主要用于化工、石油、輕工、醫藥、化肥、化纖、食品、染料、造紙、環保及科學研究等部門中用來測量單向非脈動的流量。LZB-F耐腐蝕型浮子流量計主要用于有腐蝕性液體、氣體介質等的計量，生產工藝過程中用來檢測強酸（氫氟酸除外）、強堿、氧化劑、強氧化性酸、有機溶劑和其它具有腐蝕性氣體或液體介質的單相非脈動的流量。
普通型：主要適用于無腐蝕性介質的測量
耐腐型：主要適用于腐蝕性介質的測量。
全不銹鋼型：主要適用于衛生型及弱腐蝕性介質測量，能抗使用環境中的腐蝕性氣體。
不銹鋼耐腐型：主要適用于強腐蝕性介質測量，能抗使用環境中的腐蝕性氣體。
玻璃管浮子流量計結構原理
浮子流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形玻璃管及其在內可以上下移動的浮子。當流體自下而上流經錐形玻璃管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三者的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
玻璃管浮子流量計技術參數
測量范圍：水 (20℃) 5～200000 l/h，空氣（0.1013MPa 20℃） 0.03～4000 m/h
量程比：10:1（特殊型20：1）
精度等級：1.5 （特殊型1.0）
工作壓力：DN15～DN50 PN4.0MPa （特殊型25MPa），DN 80～DN100 PN1.6MPa （特殊型16MPa）
夾套壓力等級：1.6MPa
介質溫度：標準型 -80℃～+220℃，高溫型 300℃，襯PTFE型≤85℃
環境溫度：40℃～+120℃(電遠傳型≤65℃)
介質粘度：DN15：≤5mPa.s(H15.1～H15.3) ≤30mPa.s(H15.4～H15.9)，DN25：≤250mPa.s，DN50～DN150：≤300mPa.s
液晶顯示：瞬時流量顯示數值范圍:0～50000，累積流量顯示數值范圍:0～99999999
輸出標準信號:二線制4～20mA
脈沖信號:*小間隔50ms
報警信號:繼電器報警，觸點容量
供電標準型:24VDC(10.8VDC～36VDC)
交流型:220VAC(85～265VAC)
電池型:3.6@5.2AH鋰電池
連接方式：標準型：DIN2501
螺紋連接型：DIN11851或用戶指定
電氣接口：M20×1.5、PG11、1/2"NPT
整體高度：標準型:250mm(垂直安裝)
玻璃管浮子流量計技術指標 普通型
玻璃管浮子流量計技術指標 普通型
型號 |
公稱通徑mm |
工作壓力MPa |
基本誤差限% |
范圍度 |
測量范圍 | |||
液體 |
氣體 | |||||||

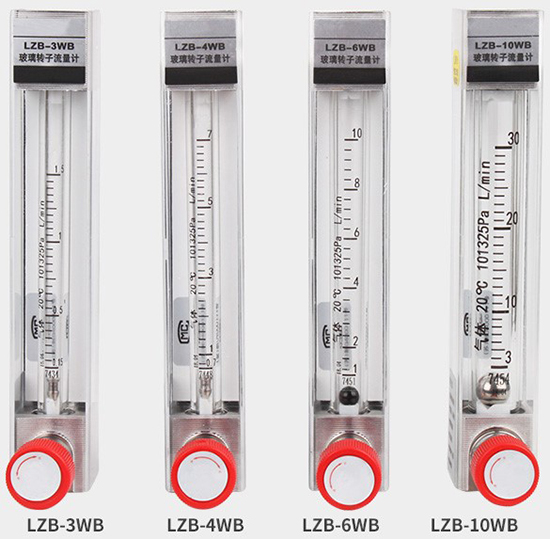

LZB-2 | Φ2 |
≤1 |
±4 |
1∶10 |
0.4～4 |
mL/min |
6～60 |
mL/min |
0.6～6 |
10～100 | |||||||
1～10 |
16～160 | |||||||
1.6～16 |
25～250 | |||||||
LZB-3 | Φ3 | ≤1 | ±4 |
1∶10 |
2.5～25 |
40～400 | ||
4～40 |
60～600 | |||||||
6～60 |
100～1000 | |||||||
10～100 |
160～1600 | |||||||
LZB-4 | Φ4 | ≤1 | ±4 |
1∶10 |
1～10 |
L/h |
16～160 |
L/h |
1.6～16 |
25～250 | |||||||
2.5～25 |
40～400 | |||||||
LZB-6 | Φ6 | ≤1 | ±2.5 |
1∶10 |
2.5～25 |
40～400 | ||
4～40 |
60～600 | |||||||
6～60 |
100～1000 | |||||||
LZB-10 | Φ10 | ≤1 | ±2.5 |
1∶10 |
6～60 |
100～1000 | ||
10～100 |
160～1600 | |||||||
16～160 |
250～2500 | |||||||
LZB-15 | Φ15 | ≤0.6 | ±1.5 |
1∶10 |
16～160 |
250～2500 | ||
25～250 |
400～4000 | |||||||
40～400 |
600～6000 | |||||||
LZB-25 | Φ25 | ≤0.6 | ±1.5 |
1∶10 |
0.04～0.4 |
m3/h |
1～10 |
m3/h |
0.06～0.6 |
1.6～16 | |||||||
0.1～1 |
2.5～25 | |||||||
LZB-40 | Φ40 | ≤0.6 | ±1.5 |
1∶10 |
－－－－ |
4～40 | ||
0.16～1.6 |
6～60 | |||||||
0.25～2.5 |
－－－－ | |||||||
LZB-50 | Φ50 | ≤0.6 | ±1.5 |
1∶10 |
0.4～4 |
10～100 | ||
0.6～6 |
16～160 | |||||||
1～10 |
－－－－ | |||||||
LZB-80 | Φ80 | ≤0.4 | ±1.5 |
1∶10
1∶5 |
1～10 |
50～500 | ||
1.6～16 |
80～400 | |||||||
7～30 |
－－－－ | |||||||
LZB-100 | Φ100 | ≤0.4 | ±1.5 |
1∶10 |
5～25 |
120～600 | ||
8～40 |
200～1000 | |||||||
12～60 |
－－－－ |
注：以上規格（DN2～10）流量計均為側進側出，軟管或螺紋連接，下基座上帶針型流量調節閥。
玻璃浮子流量計液體流量均為以20℃清水標定刻度，氣體流量均以20℃、101325Pa空氣標定刻度。
根據用戶要求，可以做特殊流量的流量計，DN100通徑*大流量可達120m3/h，*大氣流量可達3500m3/h，也可進行特殊修正標定。
防腐型
防腐型
型號 |
公稱通徑mm |
工作壓力MPa |
基本誤差限% |
范圍度 |
測量范圍 | |||
液體 |
氣體 | |||||||
LZB-15F | Φ15 | ≤0.6 | ±4 |
1∶10 |
0.016～0.16 |
m3/h |
0.25～2.5 |
m3/h |
0.025～0.25 |
0.4～4 | |||||||
0.04～0.4 |
0.6～6 | |||||||
LZB-25F | Φ25 | ≤0.6 | ±2.5 |
1∶10 |
0.04～0.4 |
1～10 | ||
0.06～0.6 |
1.6～16 | |||||||
0.1～1 |
2.5～25 | |||||||
LZB-40F | Φ40 | ≤0.6 | ±2.5 |
1∶10 |
－－－－ |
－－－－ | ||
0.16～1.6 |
4～40 | |||||||
0.25～2.5 |
6～60 | |||||||
LZB-50F | Φ50 | ≤0.6 | ±2.5 |
1∶10 |
－－－－ |
－－－－ | ||
0.4～4 |
1～10 | |||||||
0.6～6 |
1.6～16 | |||||||
LZB-80F | Φ80 | ≤0.4 | ±2.5 |
1∶10
1∶5 |
－－－－ |
－－－－ | ||
1～10 |
50～250 | |||||||
1.6～16 |
80～400 | |||||||
LZB-100F | Φ100 | ≤0.4 | ±2.5 |
1∶10 |
－－－－ |
－－－－ | ||
5～25 |
120～1600 | |||||||
8～40 |
200～1000 |
注：公稱通徑≤10mm以下耐腐型需訂做一般不帶針型調節閥。
根據客戶要求，可以生產高一級精度的耐腐型流量計。
流量計與被測介質接觸部分材料
