金屬浮子流量計產品概述
金屬管轉子流量計采用全金屬結構，Modular概念設計，其壓損小，量程比大(10:1)，安裝維護方便，可用于復雜，惡劣環境及各種介質條件的流量測量與過程控制中，適用于測量液體、氣體。按指示、適用情況和信號輸出形式分類有：指針型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。支持雙行大液晶顯示，現場顯示累積、瞬時流量，支持?jǐn)?shù)字通訊，現場修改測量參數，電遠傳可輸出0～10mA，4～20mA的標準模擬量信號，特別適用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；廣泛應用于：石油、化工、發電、制藥、食品、水處理等。復雜、惡劣環境條件，及各種介質條件的流量測量過程中。

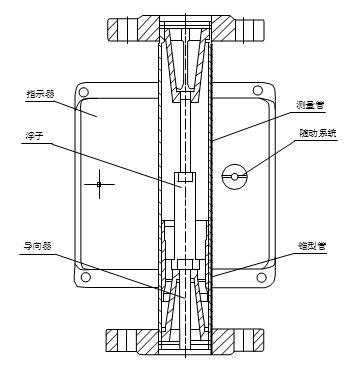

金屬浮子流量計工作原理
金屬管轉子流量計是變面積式流量計的一種。在一根由下向上擴大的垂直錐管中，浮子可以在錐管內自由地上升和下降，圓形橫截面的浮子的重力是由液體動力承受的，隨著流量的變化，浮子在流速和浮力作用下上下運動，在某一位置浮子所受的力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部通過磁耦合傳輸?shù)酵獠康闹甘酒鳎怪甘酒髡_地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。


金屬浮子流量計產品優勢
1、堅固的全金屬結構設計型浮子流量計
2、金屬管浮子流量計采用獨立mnodular概念設計的測量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統
4、基于模塊化設計設計，遠傳信號輸出，開關信號輸出
5、短行程、小型結構設計、儀表總高度250mm
6、適于測量小流量、低流速介質
7、磁性耦合結構確保數據傳輸、信號更加穩定
8、垂直、水平、各種安裝方式更適合不同使用場合
9、可帶HART協議，可以全部根據用戶需求即時安裝與使用
10、高溫、高壓設計，防腐材料選用可適用各種復雜介質環境

金屬浮子流量計技術參數
1、測量范圍:水（20℃）1-200000 l／h；空氣（20℃，0．1013MPa）0．03－4000m3／h；參見流量表，特殊流量可訂制
2、量程比：標準型10：1 特殊型20：1
3、精度：標準型1．5級 特殊型1．0級
4、壓力等級：標準型：DN15－DN50 4.0MPa DN80-DN200 1.6MPa；特殊型：DN15－DN50 25MPa DN80-DN200 16MPa；夾套的壓力等級為1．6MPa；特殊型在選型和訂貨前應與工廠協商
5、壓力損失：7kPa-70kPa
6、介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃；高溫型：*高可達400℃
7、介質粘度：DN15:<5mPa.s(F15.1-F15.3)；DN20<30mPa.s(F15.4-F15.8)；DN25: <250mPa.s；DN50-DN150: <300mPa.s
8、環境溫度：液晶型－30℃－+85℃；指針型－40℃－+120℃
9、連接形式：標準型：DIN2501標準法蘭；特殊型：由用戶指定的任意標準法蘭或螺紋
10、電纜接口：M20＊1．5
11、供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）；交流型：85－265VAC 50HZ；電池型：3．6V@4AH鎳氫電池
12、報警輸出：上限或下限瞬時流量報警
13、標準型：集電極開路輸出（*大100mA@30VDC內部阻抗100 歐）
14、特殊型：繼電器輸出（觸點容量*大5A@250VAC）
15、脈沖輸出：累積脈沖輸出，*小間隔50毫秒
16、液晶顯示：瞬時流量顯示數值范圍：0－50000    累計流量顯示數值范圍：0－99999999
17、防護等級：IP65；
18、防爆標志：本安型ExiaIICT4-T6 隔爆型dⅡCT6

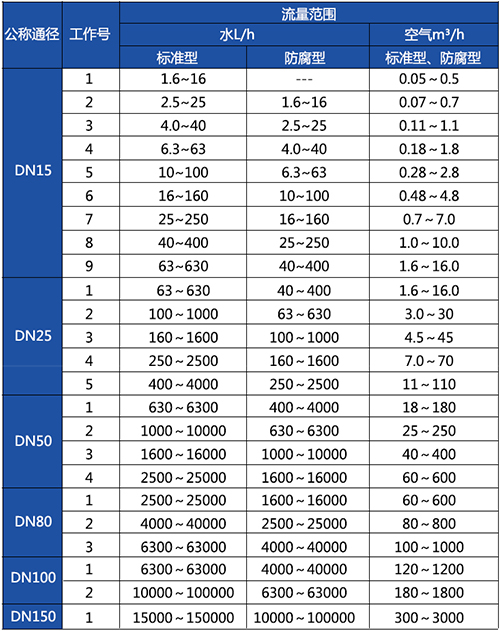

金屬浮子流量計流量范圍表

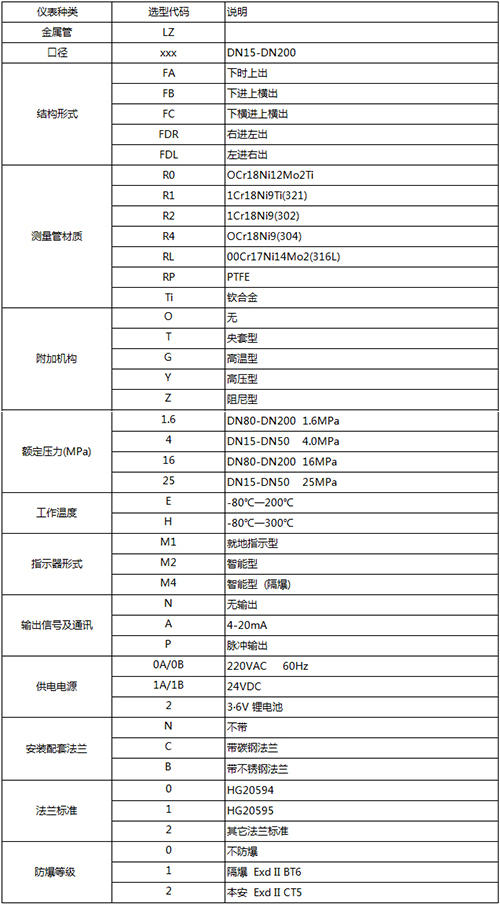

金屬浮子流量計型號表
