液體渦輪流量計在水表檢定裝置存在的問題的補救應用
點擊次數：2969 發布時間：2021-01-13 17:35:56
摘要: 水是生命之源，現代城市生活生產各方面都離不開水，在使用水的過程中水表是非常重要的工具。水表檢定裝置在使用過程中，因?yàn)橥饨绛h(huán)境和自身設備的原因會出現一些數據誤差，當前，水表檢定裝置大都以一般的碳素鋼為原料進行水表檢定裝置的制作，水表檢定裝置在長期的使用過程中會出現質量和技術問題，影響水表檢定工作的開展。對水表檢定裝置存在的問題提出解決方式，讓水表檢定裝置更好地發揮作用。
引言
水表檢定裝置是全自動水表校驗裝置，水表檢定裝置以計算機為核心，它在需要檢定水表上方安裝攝像裝置，連接到圖像采集和高速計算器中，計算器可以識別水表指針的流量數值，自動控制水流量，實現水表檢驗的全自動化，針對水表檢定裝置存在的問題提出解決方案，減少水表檢定裝置在使用過程中出現質量問題，讓水表檢定裝置可以不斷完善。
1 水表檢定裝置

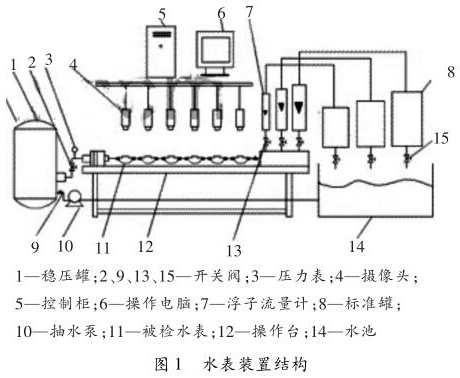

目前水表檢定裝置主要采用啟停容積法和啟停質量法來進行檢定工作。它的數值讀取由人工讀取或者是攝像頭讀取，也可以用紅外線感應和脈沖信號對信息進行收集。攝像頭自動讀取的方法是*穩定可靠的，但是很容易受到外界環境的影響，如果水表檢定裝置的指針被部分遮擋，就不能采用攝像頭自動讀取法，紅外感應在讀取數據的時候，穩定性很差，但是對于不同類型水表檢定的適應性強。脈沖信號讀取數據只能對少數脈沖式的水表，它對水表的數據讀取有很大的局限性。當前城市自來水檢定大部分采用容積法來工作，也就是啟停容積法。啟停容積法水表檢定裝置的基本結構如圖 1 所示，它主要由開關閥、穩壓罐、壓力表、攝像頭和標準量器等構成。它的工作原理是按照工作要求將水表安裝到水管路中，然后打開開關放出水流，當水流流過水表定檢裝置的時候，壓力表就會記錄水流的壓力值，浮子流量計會將數據計算出來，然后*后的數值會顯示在水表上，攝像頭也會記錄當時的數值。
2 水表檢定裝置存在的問題
傳統的人工水表計量方法存在的問題主要是人工讀取數據時會出現一定的誤差，傳統水表檢定裝置自動化程度低，經過長時間數據讀取后，水表自身的準確數值性能也會下降，很容易受到不確定的外界因素影響，造成誤差。水表檢定裝置自身存在問題，當前采用攝像頭激光傳感器對水表數字進行數據收集的問題是在對水表進行數值讀取的時候，需要調節攝像頭，讓攝像頭對準檢測水表的表盤，每一個水表都要進行相關的步驟調整，但后續使用過程中受到周圍環境的影響，攝像頭發生偏移也會造成數據不準確。當前很多水表安裝使用后，技術人員沒有定期去檢查維修，因?yàn)楣芾聿坏轿唬斐蓴?shù)據誤差。
3 水表檢定裝置存在問題的解決方案
3． 1 水表檢定裝置管理方面
對于后續管理問題造成的數據誤差，需要自來水公司加緊對水表檢定裝置管理，提升維修部門人員的素質，在人員選拔上盡量選取高素質專業人才，提高水表檢定從業人員的素質。對計量人員在計量法律法規業務方面加大培訓，定期組織他們進行相關的業務學習，讓他們做好水表的計量檢定工作，確保實表計量準確，保證用戶的合法權益。如果在檢查過程中發現問題，及時進行維修，公司要設置相關的監督部門對檢查水表檢定裝置人員做好監督。
3． 2 水表檢定裝置設備方面
針對攝像頭對準表盤容易發生偏移的問題，可以采取快速定位的方式來進行解決，利用反射鏡光學結構來實現傳感器快速確定方向，會涉及到四個重要部分，也就是激光器，反射鏡，光電元件和始動原件，把這些裝置按照一定的組合固定到需要檢測的水表表盤上。通過調節角度，讓反射的光可以刺激到傳感器，發射的激光可以始終瞄準始動原件，將回收到的數據返回到起始位置的關電原件，這樣的檢測方式讓數據更加準確快速，同時避免了攝像頭調節不準確的問題，也減少了人為造成的數據誤差。要準備相關的設備，需要做的就是將始動原件要安裝在水表表盤中，然后對反射鏡要調節好角度，調節好之后就不需要再進一步控制了，可以等待裝置準確搜集相關的數據。
3． 3 水表檢定裝置利用現代化檢定設備
當前水表檢定裝置出現的問題，很多都是由人工讀取數據所造成的，因此針對人工數據讀取出現的較大誤差，可以通過對水表檢定裝置進行技術改進來予以避免。對水表檢定裝置的轉子流量計進行改變，在傳統的水表檢定裝置中使用轉子流量計，沒有辦法與現代計算機聯系，所以轉子流量計已經不能夠滿足當代社會發展的需要。可以通過液體渦輪流量計，來滿足當代社會的需要，將液體渦輪流量計放入水表檢定裝置中，準確度更高，可以測量的水流范圍更大，將檢測的數據直接傳送到計算機中，提高數據測量記錄工作的效率。借助于現代計算機的先進技術，改變?cè)械娜斯z定方法，在檢測過程中，借助于計算機對數據進行讀取，這樣可以減少水表檢定裝置的誤差。
3． 4 水表檢定裝置檢定技術方面
水表檢定裝置的技術改造，在改造前要做好相關的準備工作，準備好需要的設備，根據施工現場的實際情況，設計相關的圖紙，嚴格按照?qǐng)D紙操作。很多水表檢定裝置隨著時間的推移會出現嚴重的腐蝕現象，會對水表檢定裝置的數據準確性造成很大的影響，所以對水表裝置進行技術改造的時候，對原有的小口徑水表裝置進行擴充，利用小口徑水表的完好設備進行改造，將小口徑的水表采用串聯的方式，讓多個小口徑的水表與計算機控制系統相聯系。還可以在大口徑水表檢定裝置中，采用微縮型的水流量檢定裝置，采用穩壓罐技術以及穩流阻尼技術提高檢定裝置的穩定性。
4 結語
水表檢定裝置存在的問題有自身的問題，也有檢定裝置管理維修人員存在的問題。對于自身存在的問題，相關專業技術人員要對其進行檢修，確保水表檢定裝置，沒有任何質量問題后再進行安裝投入使用。在使用中，要組織相關的管理人員定期進行管理和維修，這樣可以提高水表檢定裝置的數據準確率，讓水表檢定裝置大范圍在現代化社會中應用，為人們提供便利。
