質量流量計怎么設置參數

點擊次數：2407 發布時間：2024-01-25 09:57:28

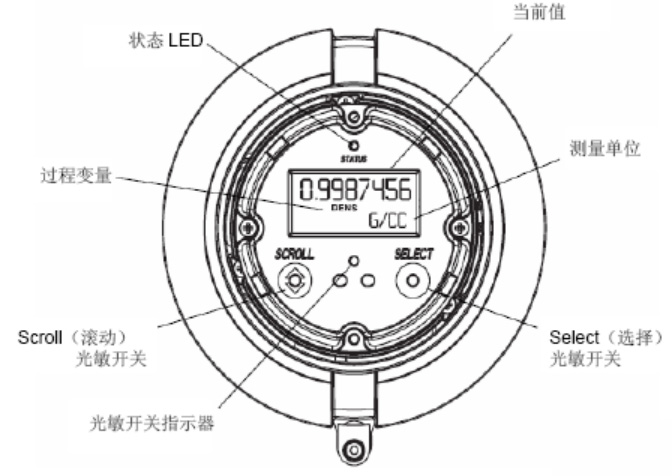

一、1700/2700型變送器顯示面板結構如下圖

顯示器面板由一個用于顯示過程變量的液晶顯示器；一個用以指示質量流量計的工作狀態的質量流量計工作狀態LED 指示燈；兩個光敏按鍵<Scroll>和<Select>以及一個用于按鍵響應指示的LED 燈組成。

通過這兩個光敏按鍵可以完成基本的儀表組態及獲取報警

二、常見組態參數

1 組態測量單位，根據需要選擇過程變量的測量單位，包括質量流量、體積流量、溫度、密度等；

2 組態變送器的毫安輸出；

3 組態變送器的脈沖/頻率輸出；（我們要的是毫安信號可不進行設置）

4 回路測試；

5 儀表調零（并不總是需要）

三、常見參數組態操作方法

3.1 組態過程變量的測量單位

通過顯示器屏幕，可以依次設定質量流量（MFLOW），體積流量（VFLOW），溫度（TEMPERATURE），密度（DENSITY）和壓力（PRESSURE）的測量單位。

具體操作步驟如下：

1）同時按SCROLL（左）鍵和SELECT（右）鍵4 秒以上，（下面的指示燈持續閃爍），直至看到see Alarm 為止。

2）按左鍵（SCROLL）翻頁到OFF-LINE MAINT, 再按右鍵（SELECT）進入菜單。如果出現CODE? 則輸入PASSWORD。一般出廠設為1234。按左鍵增加光標所在數字位的數字，按右鍵確認并向右移位。全部4 位數都正確后按SELECT 鍵確認密碼。

3）按左鍵翻到OFF-LINE CONFIG，再按右鍵（SELECT）進入。

4）按左鍵（SCROLL）翻到CONFIG UNIT。按右鍵（SELECT）進入。

5）按左鍵（SCROLL）找到MFLOW UNIT 進入（按右鍵）；再按左鍵（SCROLL）翻到選擇所需的測量單位，如 t/H，然后按右鍵（SELECT），此時屏幕顯示ST or E/YES，再次按右鍵（SELECT）確認選擇。設定其它單位，如VFLOW UNIT（體積單位），DENS UNIT（密度單位），其修改方法同上。

6）按左鍵到EXIT，再按右鍵確認。按此方法，逐級退出組態菜單并返回到測量顯示狀態。

3.2 組態變送器的毫安輸出

通過顯示器屏幕，可以設定毫安輸出所對應的變量（AO/Src），4mA 和20mA 對應的測量值。對于1700 系列變送器，其輸出只能為體積流量或質量流量。對于2700 系列變送器，其毫安輸出可為質量流量、體積流量、溫度、密度、外部溫度、外部壓力或驅動增益。

具體操作步驟如下：

1) *先進入OFF-LINE CONFIG 選項。進入方法與組態過程變量的測量單位的前三個步驟一樣。

2) 按左鍵(SCROLL)翻到CONFIG IO→CHA→AO，按右鍵(SELECT)進入。

3) 組態SrC， AO 對應MFLOW（質量流量）或VFLOW（體積流量） Dens（密度），或tempr（溫度）等（以2700 變送器為例）。

4) 4 AO 為量程下限，如0；20 AO 為量程上限，如100kg/hr 或1500kg/m3。

5) 按左鍵(SCROLL)翻頁到顯示EXIT，再按右鍵(SELECT)選中，這樣逐級退出組態菜單并返回到測量顯示狀態。

注 1 ：2700系列有兩路毫安輸出，一路為流量，另一路為密度，兩路毫安輸出的變送器均需要更改量程與單位，設置為CH2，對 CH2 的配置方法相同。

3.3 組態變送器的脈沖/頻率輸出

1) *先進入OFF-LINE CONFIG 選項。
