渦街流量計將渦街測量頭插入管道特定位置，通過測量該位置的局部流量，根據管道截面流速分布關系，計算出管道內平均流速值。它由轉換器、插入桿組件、球閥( 根據需求配 )、安裝短管(ф100)、渦街測量頭等組成。LUGB型插入式渦街流量計是按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定-在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡曼旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4~20mADC電流信號。

渦街流量計主要用于各種工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量，主要特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。插入式渦街流量計儀表無可動機械零件，因此可靠性高,維護量小，儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器，可靠性高，可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量儀表，同時可做防爆型和溫壓補償型。

1、可測量蒸汽、氣體、液體的體積流量和質量流量；

2、無機械運動部件，測量精度高，結構緊湊維護方便；

3、壓力損失小，量程范圍寬，范圍度達1:25；

4、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；

5、可測介質溫度達+250℃；

6、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。

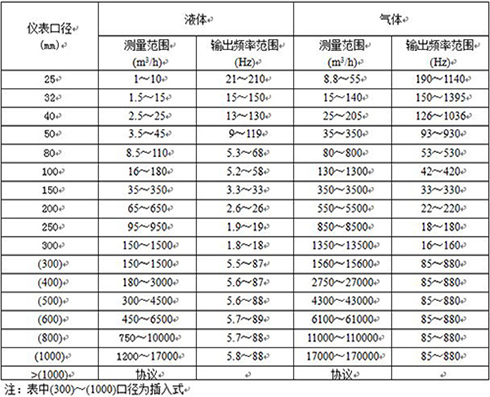

飽和蒸汽流量表流量范圍表

1、簡易式流量計安裝方法

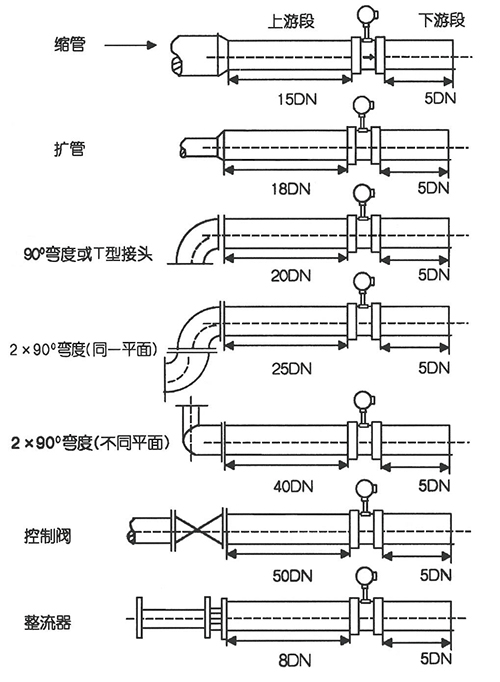

在滿足流量計直管段要求的安裝點上開一個Φ100的圓缺。

用Φ109×4.5mm基座的下管段與管道上開好口的圓缺焊接，基座焊接后目測不得有明顯的歪斜。

將測速探頭插入管道中，調整好插入深度使側頭中心與管道的中軸想吻合，側頭中心線與管道中軸線的夾角不應大于5度，然后調整好流向標使其與流體的流向相同。

把法蘭或球閥與焊接好的基座對接，用螺栓緊固好。

2、球閥式流量計（有截止閥型）安裝和拆卸方法

技術要求

未注尺寸和材料均由用戶根據耐壓強度和防腐要求自行確定。

“安裝基座”在管道上的位置應端正，直觀應無明顯的偏斜。

非鋼制管道可用夾箍固定“安裝基座”但夾箍上必須有圖中所示的空隙尺寸85mm，以便在安裝球閥時由此空隙穿入螺栓M16×65.

法蘭連接尺寸的標準：GB4216.4-84.

1、渦街流量計在管道上用氣焊開一個略小于Φ100mm的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利

2、在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。

3、將球閥及傳感器安裝在焊接好的法蘭上。

4、調節絲杠，使插入深度符合要求（保證測頭中心軸線和管道中心軸線重合），流體流向必須與方向標上的指示箭頭保持一致。

5、均勻擰緊壓蓋上的螺絲。（注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動）
